Как работи мембранен хлор-алкален електролизер? Разбиране на основната логика на „мембрани, електричество и саламура“ зад продуктите от хлор-алкалния производствен процес

Въведение: Ключът към съвременното хлор-алкално производство не е просто „електрифицираща саламура“. Това е контролираната комбинация от йонно-селективни мембрани, електродни реакции и високочиста саламура, която позволява надеждното производство на хлор, водород и сода каустик в рамките на една електролитна система. Разбирането на начина, по който работи електролизерът, помага на купувачите да преценят дали предложената система е надеждна и помага на оперативните екипи да открият по-бързо нарастващата консумация на енергия, намаляващата чистота на сода каустик или съкратения живот на мембраната.

1. Мембранният електролизатор е по същество мембранно-изолиран електрохимичен реактор.

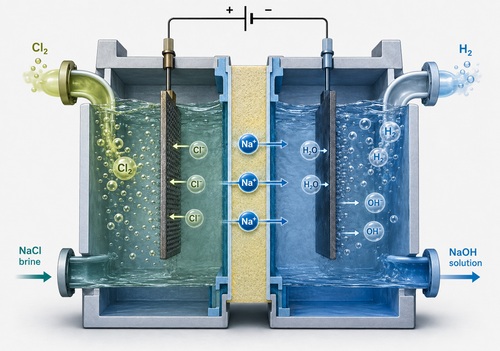

Пречистена наситена саламура навлиза в анодното отделение. Под действието на постоянен ток, хлоридните йони губят електрони на анода, образувайки хлорен газ. В същото време, натриевите йони в саламурата преминават през селективна катионнообменна мембрана в катодното отделение. Дейонизирана вода обикновено се подава към катодната страна; след като получи електрони на катода, тя образува водородни и хидроксидни йони. След това натриевите йони се комбинират с хидроксидни йони, за да образуват разтвор на натриев хидроксид. Накратко, хлорът се произвежда на анода, докато водородът и содата каустик се произвеждат на катода. Хлор-алкална йонообменна мембрана в средата е отговорен за „пропускането само на подходящите йони“. Този селективен транспорт предпазва хлора от директен контакт с каустична сода в съвременните мембранно-клетъчни процеси, намалявайки страничните реакции и подобрявайки чистотата на продукта.

2. Защо мембраната определя ефективността на електролизера и качеството на продукта?

Високоефективната хлор-алкална йонообменна мембрана е проектирана за катионно-селективен транспорт: тя позволява на Na+ да мигрира от анодната към катодната страна, като същевременно потиска ненужната обратна миграция на Cl−, OH− и водни молекули. Когато селективността на мембраната намалее, ефективността на тока може да спадне, съдържанието на сол в сода каустик може да се увеличи и консумацията на енергия на единица продукт може да се увеличи. В реални инсталации състоянието на мембраната се влияе и от примеси като Ca2+, Mg2+ и Fe в саламурата. Тези примеси могат да причинят замърсяване, локално отлагане или по-високо електрическо съпротивление. Следователно пречистването на саламурата не е второстепенна стъпка; тя е основата на стабилната работа на мембранната клетка. Твърдостта, суспендираните твърди вещества и следите от метали трябва да се контролират, така че саламурата, влизаща в електролизера, да остане стабилна с течение на времето, удължавайки експлоатационния живот на мембраните и електродите.

3. Истинското оперативно предизвикателство е координирането на тока, температурата, концентрацията и диференциалното налягане.

Електролизаторът не става по-продуктивен или по-икономичен само защото токът се увеличава. Ако плътността на тока е твърде висока, докато дебитът, температурата или състоянието на мембраната не могат да се справят с това, напрежението в клетката може да се повиши и да възникне локализирано нагряване. Нивата на течността и налягането между анодното и катодното отделение също трябва да останат контролирани; в противен случай може да се увеличи кръстосаното проникване през мембраната и кръстосаното замърсяване на продукта. Содата каустик, напускаща катодното отделение, обикновено изисква допълнителна концентрация, за да отговори на изискванията за концентрация надолу по веригата. За клиенти, които доставят Продукти от хлор-алкалния производствен процесОценката на системата трябва да надхвърля номиналния капацитет. Тя трябва да вземе предвид и специфичната консумация на енергия, възможността за предварителна обработка на саламура, конфигурацията на мембранната площ, метода на циркулация, блокировките на инструментите и данните за дългосрочна непрекъсната работа.

4. Надеждността на електролизера се определя от материалите и системата за поддръжка.

Анодът работи в среда с високо съдържание на хлор за дълги периоди, докато катодната страна е изложена на силно алкални условия, отделящи водород. Следователно материалите за оборудването, покритията, уплътненията и крепежните конструкции трябва да бъдат избрани за устойчивост на корозия и дългосрочна стабилност. Ако напрежението на клетката се повиши необичайно, вариацията на напрежението между клетките се увеличи, хлоридът в продукта се повиши, диференциалното налягане стане необичайно или разделянето газ-течност се влоши, екипът трябва незабавно да определи дали причината е замърсяване на мембраната, по-ниска активност на електрода, проблеми с качеството на саламурата или запушване на уплътнението и канала за поток. Професионално Поддръжка на хлор-алкално оборудване не трябва да се спира само на „подмяна на части“. Трябва да се комбинират данни за напрежение, поток, температура, диференциално налягане и анализ на продукта на една клетка за систематична диагностика, така че развиващите се повреди да могат да бъдат идентифицирани преди спиране.

5. От инженерна гледна точка, мембранният електролизатор е силно свързана система.

Rubri, марка на Hefei Sinopower Technologies Co., Ltd., набляга на пълното съчетаване на предварителната обработка на саламура, електролизатори, йонообменни мембрани и конфигурация на електроди, както и на последваща обработка на газ, обработка с каустична сода и поддръжка в решения, свързани с хлор-алкали. Компаниите, които изграждат, разширяват или модернизират хлор-алкални инсталации, могат да научат повече за съответните решения на Rubri на hfsinopower.com. По-специално, когато остарелите системи показват висока консумация на енергия, честа смяна на мембрани, несъвместими резервни части или прекомерно дълги цикли на поддръжка, обикновено е по-икономично да се започне с данни за процеса и състоянието на клетката, преди да се реши дали да се оптимизира работата, да се подновят мембраните и електродите или да се извърши структурно преоборудване, вместо просто да се подмени цялата система.

ЧЗВ | Често задавани въпроси относно снабдяването и експлоатацията на мембранни хлор-алкални електролизатори

1. Защо напрежението на клетката постепенно се увеличава, след като електролизаторът работи известно време?

Често срещани причини включват замърсяване или стареене на мембраната, намаляваща активност на покритието на електродите, нестабилен контрол на примесите от саламура, котлен камък в канала на потока и работни температури извън проектния диапазон. Първо сравнете промените в напрежението и диференциалното налягане на отделните клетки, след което комбинирайте анализа на саламура, съдържанието на сол в сода каустик и външния вид на мембраната, за да определите причината. Това избягва подмяната на мембраната, като същевременно пренебрегва проблемите с качеството на водата нагоре по течението.

2. Колко често трябва да се сменя хлор-алкална йонообменна мембрана?

Няма фиксиран интервал, подходящ за всяка инсталация. Животът на мембраната е пряко свързан с чистотата на саламурата, плътността на тока, температурата, контрола на диференциалното налягане, честотата на стартиране и спиране и качеството на монтажа. По-добра практика е да се определят критериите за живот на мембраната въз основа на тенденциите в ефективността на тока, напрежението на клетката, качеството на сода каустик и течовете през мембраната, вместо да се сменят мембраните единствено въз основа на времето на работа.

3. Какво най-често се пренебрегва по време на поддръжката на хлор-алкално оборудване?

Най-често пренебрегваната стъпка е прегледът на данните. Ако поддръжката само подменя уплътнения, мембрани или електроди, без да анализира напрежението, потока, температурата, диференциалното налягане и индикаторите за продукта на клетката преди повреда, същият проблем вероятно ще се повтори. Поддръжката трябва също да провери пречистването на саламурата, циркулационните системи, калибрирането на инструментите и логиката на блокиране.

4. Освен капацитета, какво трябва да се потвърди при закупуването на нов хлор-алкален инсталация?

Ключовите елементи включват възможност за предварителна обработка с саламура, марки мембрани и електроди и взаимозаменяемост, структура на клетката, проектна плътност на тока, очаквана специфична консумация на енергия, работен температурен диапазон, логика на автоматично управление, време за доставка на резервни части и възможност за следпродажбено обслужване. За задгранични проекти, местните енергийни условия, стандартите за материали, транспортната и монтажната поддръжка също трябва да бъдат потвърдени предварително, за да се намали рискът от въвеждане в експлоатация и адаптация.
